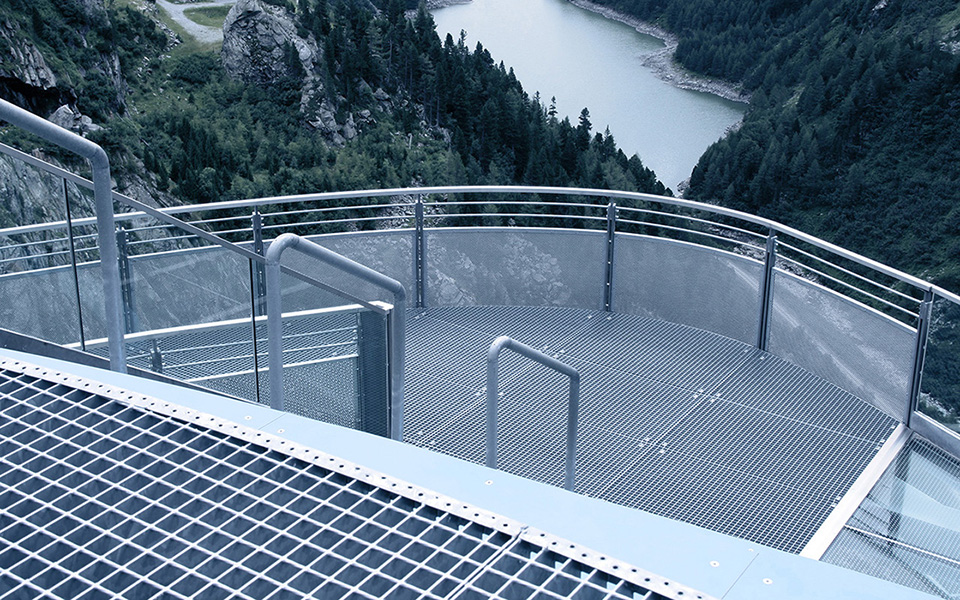

schweisspressroste (Typ SP)

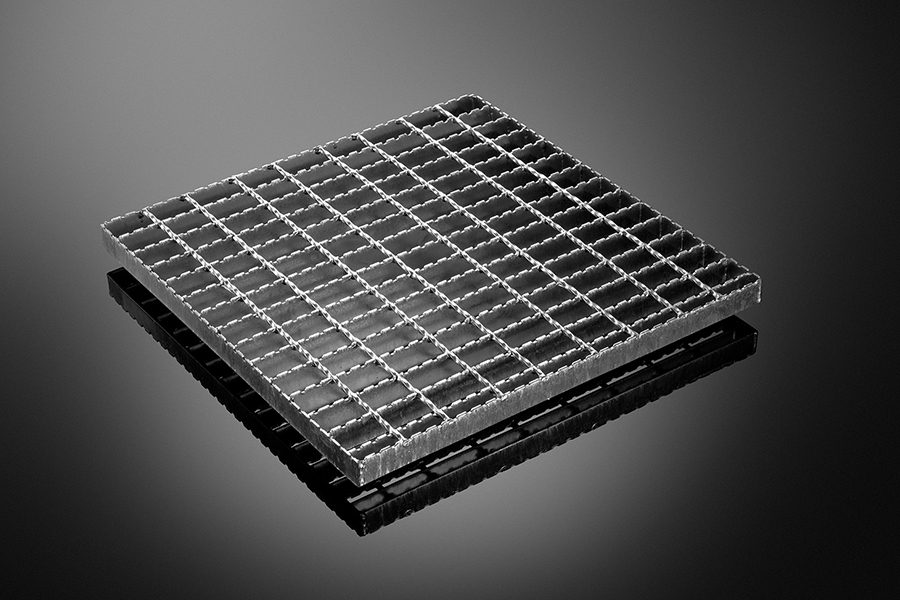

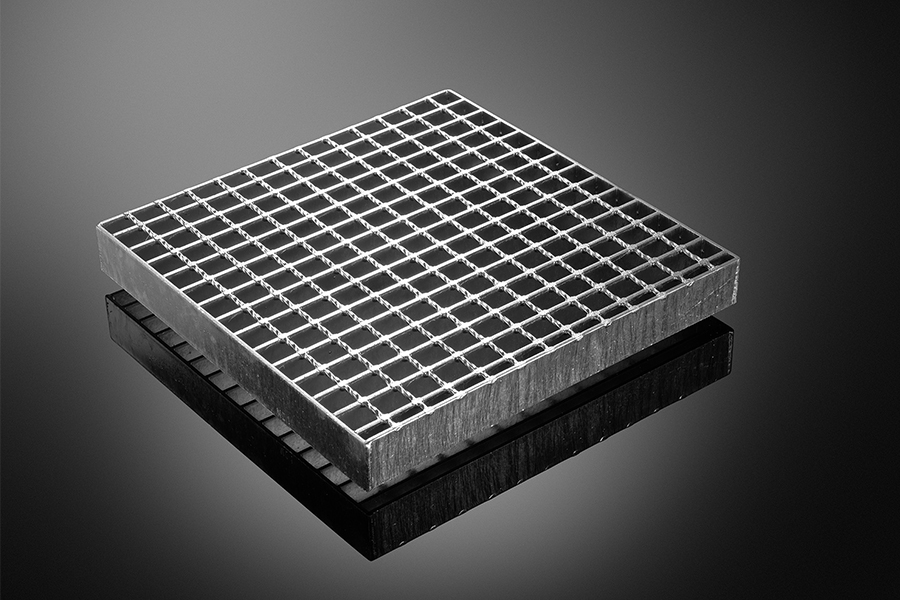

Der SP-Gitterrosttyp besteht aus Tragstäben und verdrillten Füllstäben. Beim Produktionsprozess werden unten hohem Druck und Strom die Füllstäbe mit den Tragstäben mit einer vollwertigen Schweißnaht an jeder Verbindungsstelle verbunden.

Eine Maschenweite von 34 x 38 mm mit ca. 800 Schweißverbindungen pro m2 verleiht dem Gitterrost eine hohe Stabilität und Belastbarkeit. Damit ist dieser Typ hervorragend für schwere bis extrem schwere Belastungen geeignet.

Spezifikationen

  • Tragstäbe sind lieferbar in den Ausführungen 2, 3, 4 und 5 mm
  • Abweichende Dicke und Höhen sind auf Anfrage lieferbar
  • Gitterroste mit einem Tragstab von 2 mm werden mit einem gedrillten 3,8 mm-Stab ausgeführt. Gitterroste mit einem Tragstab von 3, 4 und 5 mm werden mit einem gedrillten 5,8 mm-Stab ausgeführt
  • Möglichkeit zur Anwendung eines glatten, runden 3 mm-Stabes anstelle eines gedrillten Stabes

Gedrillte Füllstäbe variabel zwischen 15 und 102 mm. Häufig vorkommende Mittenabstände bei gedrillten Stäben: 38 mm, 50 mm oder 100 mm. Bei Tragstäben bis 60 x 5 mm ist die maximale Tragstablänge bei der Herstellung 6.000 mm. Tragstäbe ab 70 x 5 mm können bis zu einer Länge von 2.500 mm produziert werden. Die maximale Breite in Füllstabrichtung beträgt 1.250 mm.

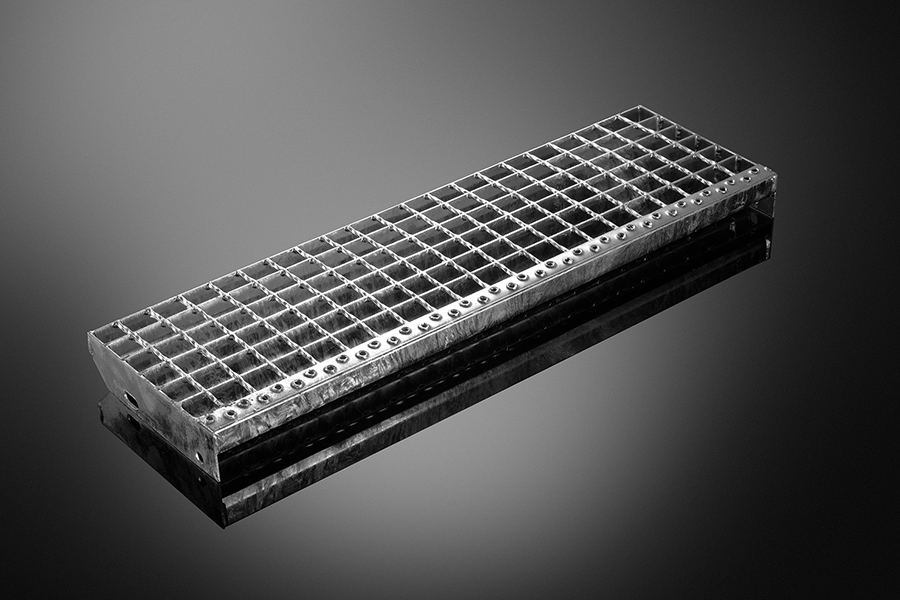

SP-Treppenstufen werden in jeder gewünschten Ausführung und in individuellen Abmessungen nach Maß gefertigt.

schweisspressroste in rutschhemmender Ausführung (Typ SP)

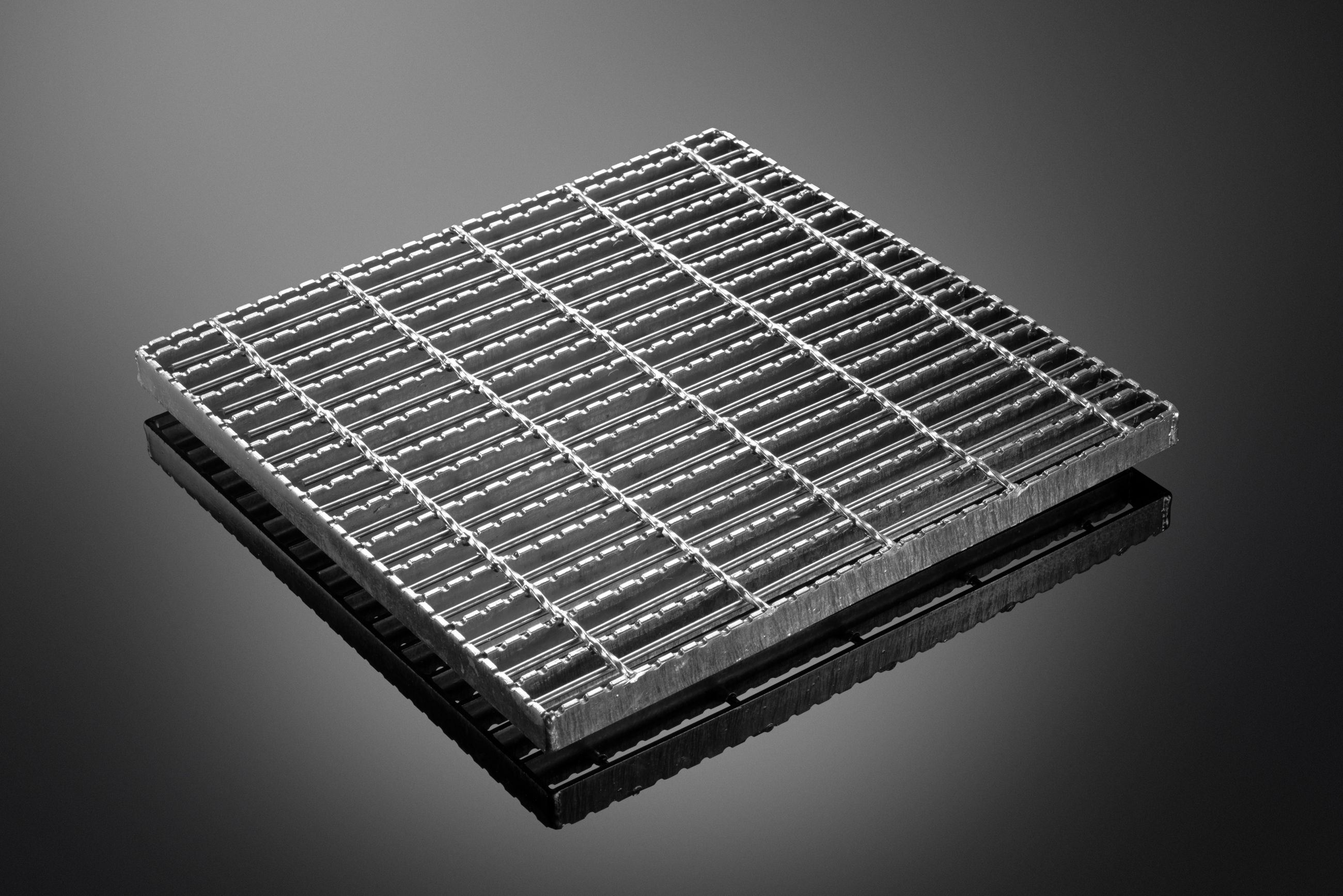

Gitterroste, die Verschmutzungen durch Öl oder Fett bzw. Eis und Schnee ausgesetzt sein werden, sind in einer rutschhemmenden Ausführung lieferbar. In diesem Fall kennzeichnet sich der Tragstab durch kleine, halbmondförmige Rillungen, was den Kontakt zwischen Fuß und Gitterroste optimiert. Ausrutschen ist dadurch nahezu ausgeschlossen.

Schweißpressroste Typ SP Ball Proof
Zur Erfüllung besonderer Sicherheitsvorschriften liefert Thielco völlig nach Maß die so genannten Ball Proof Gitterroste. In der petrochemischen Industrie und im Offshore-Bereich gilt im Allgemeinen die Regel, dass ein 15 mm großer Gegenstand nicht durch das Gitterrost fallen darf, um die Sicherheit von Personen nicht zu gefährden.

Wenn ein zusätzlicher, untergeschweißter Draht aus 5 mm-Rundstahl angebracht wird, ist diese Sicherheit gewährleistet. Der untergeschweißte Draht befindet sich zwischen den Tragstäben und wird automatisch an die Unterseite der gedrillten Querstäbe geschweißt.

Diese Gitterroste sind sowohl in flacher als auch in rutschhemmender Ausführung lieferbar.
